Detalhes do produto:
|
O tipo de morre: | Progressivo morra | Material da produção: | Cobre |
---|---|---|---|
Vida do molde: | 500000-1000000 tiros | pressione a força: | de 60 toneladas |
Métodos de processamento: | WEDM, moendo | Material principal do trabalho feito com ferramentas: | .DC53, SKD11 |
Tratamento de superfície da produção: | chapeamento de prata | Cavidade: | 1 enfileira 1 para fora |
Espessura: | 0.1mm | Tratamento: | tratamento térmico |
Realçar: | quadro da ligação do CI,micro quadro da ligação |

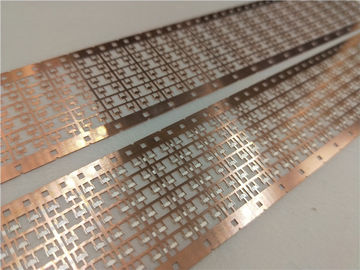

A tolerância ±2u progressiva morre para o quadro S0P008-8P da ligação, SSOP-20L/24L, QFN-64L
Os quadros da ligação são as estruturas do metal dentro de um pacote da microplaqueta que levam sinais do dado à parte externa.
Leadframe para um pacote de QFP
O dado dentro do pacote é colado tipicamente ao quadro da ligação, e liga então fios une as almofadas do dado às ligações. Na última fase do processo de manufatura, o quadro da ligação é moldado em uma capa de plástico, e a parte externa do quadro da ligação é interrupção, separando todas as ligações.
Progressivo morra para o quadro da ligação:
-- Dados discretos do quadro da ligação do dispositivo: TO-92, TO-196, ITO-220, TO-252, TO-247, TO-3P etc.
-- Dados do quadro da ligação de IC: DIP-8L, DIP-16L, DIP-18L, DIP-28L, SOP-8L, SOP-16L, SOP-28L, SSOP-8L, SSOP-18L etc.
-- Dados do quadro da ligação de SMT: SOT-23, SOT-143 etc.
A. Material: 0.2mm, 0.25mm, 0,3 milímetros de bronze grosso, de cobre ou de aço inoxidável
B. Revestimento: prata, ouro, paládio, lata, folheado a níquel
C. Tamanho: personalizado
Método de D. Embalagem: Polybag, caixa da caixa
Processo de construção do molde
Etapa | Artigo | o carimbo de alta velocidade morre |
1 | Cotação | Preço competitivo das citações de acordo com seus detalhes (desenho ou amostra, e exigências relacionadas). |
2 | Ordem | Acordo do sinal após ter confirmado o preço |
3 | Projeto de molde | Projete o desenho da estrutura do molde de acordo com sua desenho ou amostra do produto, |
envie-lhe então os desenhos do trabalho feito com ferramentas para a confirmação. | ||
4 | Molde a fatura | Após sua confirmação de nosso desenho, nós começamos a fazer os moldes, |
durante o programa da fabricação, | ||
nós enviamos-lhe o progresso da construção do molde com imagens cada semana, para que você conheça nosso processo. | ||
5 | Primeira experimentação | Nós faremos o carimbo a morrer primeira experimentação no tempo, a seguir enviar-lhe o vídeo ou a imagem |
e amostras experimentais para que você confirme. | ||
Ou você pode igualmente vir a nossa fábrica. E nós inspecioná-los-emos e emiti-los-emos o relatório. | ||
6 | A qualidade confirma | Você confirmará nosso carimbo morre qualidade de acordo com a amostra. |
Se você precisa de ajustar a estrutura de produto, nós podemos ajudá-lo a mudá-la mais. | ||
7 | Entrega | Envie o carimbo morrem depois que é completamente APROVADO, embalado pelo caso de madeira. |
Nós aceitamos seu todo o pedido na expedição. Pelo ar, pelo mar, e por expresso seja aceitável.
Por expresso | Pelo ar | Pelo mar | |
Europa ocidental | 3-5 dias | 4-6 dias | 22-30days |
&Canada dos EUA | 3-4days | 5-6 dias | 16-27days |
3Sul da Ásia | 3-5 dias | 3-7 dias | 12-20 dias |
Japan&South Coreia | 2-3 dias | 3-4 dias | 10-13 dias |
Rússia | -------- | --------- | 30-40 dias |
Embalagem:
Primeira etapa que envolve pelo filme do PE a antiferrugem.
Caso em segundo de madeira sem necessidade de fumigação. Ou como o seu exigido.
FAQ
Q: Que é sua capacidade da fabricação?
---- Nós usamos Sodick/Charmilles ao frabricate morremos inserções, dimensão que nós podemos fazer somos +/-0.002mm.
Q: Pode você fazer todas as dimensões é de acordo com nossos projeto/amostras?
---- Nós podemos garantir que todas as dimensões estão feitas de acordo com seus desenho/amostra. Observe por favor que essa tolerância que da dimensão nós podemos fazer é +/-0.003mm.
Q: Fez o carimbo a morrer terno para minha imprensa fazem à máquina?
---O carimbo morre é feito de acordo com a especificação da sua máquina da imprensa. Antes do começo que faz para morrer as peças, nós enviaremos o projeto para sua aprovação.
Q: Que é sua vantagem compara com o outro fornecedor no mercado?
----Nós estamos carimbando a fábrica, temos uma equipe contemos morremos projeto, fatura, manutenção e carimbando a produção. Nós sabemos importante o bom molde para carimbar a produção.
----Todos nossos coordenadores são com mais de 10 anos de experiência de funcionamento. São mais profissionais na precisão que carimba o campo.
----Todas as peças que do dado nós fizemos são pelo fio EDM da Lento-velocidade, podem garantir a dimensão. Muitos delas fazem-na pelo fio EDM do fio EDM/fast-speed da médio-velocidade
Carimbar morre mostras:
